攪拌磨機的兩種生產工藝介紹
攪拌磨機是利用攪拌裝置使研磨介質運動而產生沖擊、剪切、研磨作用,從而粉碎物料的設備。本文將對它的兩種生產工藝進行介紹:干法生產工藝、濕法生產工藝。
1、干法生產工藝

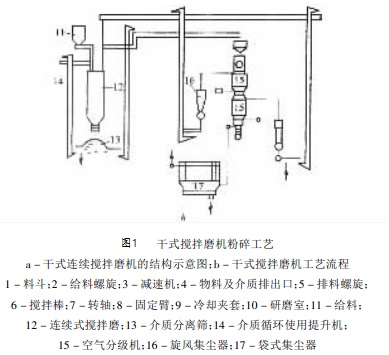

以干式攪拌磨機為例,其干法生產工藝如下圖1。
該系統由干式攪拌磨機、介質分離器、斗式提升機、干式氣流分級機、布袋收集器和風機等組成。工作時,物料由料斗給入斗式提升機從攪拌磨機上部給入,粉碎后在下部由螺旋輸送機和介質一起排出,經介質分離器分離出的介質落入斗式提升機隨物料一起重新給入攪拌磨機。分離出的物料進入干式氣流分級,粗粒重新和物料一起給入攪拌磨機、細產品由布袋收集器收集。
攪拌磨干法系統適應于化工、陶瓷、橡膠、塑料、電子、非金屬等行業的超細粉碎。主要優點是:可連續生產,處理量大;與氣流粉碎設備相比,耗能低,可節能50%;粉碎效率高,可進行微粉碎;設備構造簡單,操作、維護方便。
2、濕法生產工藝

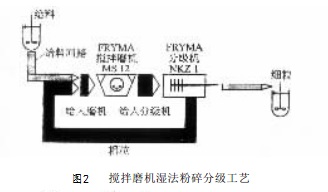

以攪拌磨機為例,其濕法粉碎工藝如下圖2。
此系統由攪拌桶、泵、攪拌磨機、中間攪拌桶、濕法分級機等組成。物料給入攪拌桶中攪拌,泵打入攪拌磨機中細磨,然后流入中間攪拌桶,給入濕法分級機分級,粗粒重新給入攪拌桶。合格產品則收集進入上一道工序(例如過濾、干燥、包裝)。攪拌磨機也可以根據調節磨礦時間磨細物料,不經分級就可達到產品要求,可以應用開路磨礦。這種工藝可應用于水煤漿、碳酸鈣行業。
